  基礎講座0-2【水中ポンプの分解掃除】
プチコ (1)
VM-1の分解…?

プチコ:「なんだか
難しそう…」
うなづくプチオ (2)プチオ
「思ったほど難しくもなんともないんだよ!」
謎爺参上! (3)謎のじい登場

水中ポンプの
扱い
」となっ!?

ふおっふおっ!
教えてしんぜよう!

当惑プチオ&プチコ (4)プチオ
「また出てきちゃったよ…」

プチコ
「店長…,
この扮装、気に入ってるんじゃないの?…」
VM-1は、プチオの手のひらサイズ水中ポンプVM-1構造じゃ
■分解の手順 さらっと見ておくのじゃ
■分解のコツ よくある質問を中心に、もう一度復習じゃ
■プチコ一言メモ

■入門講座0-3【定格電圧と周波数】へ

謎爺≪参考≫ その他の機種
■ B-100EX の分解と清掃の説明書

(PDFファイルをダウンロードできます)

    「水中ポンプVM-1(ブイエムワン)の構造じゃっ!」

(1)水中ポンプVM-1は、簡単に分解できるぞ。
では、その構造を見ておこう。

まず、作業のまえには必ず電源を抜く
これは鉄則じゃ。

作業自体はとてもかんたん。初めてでもさほど時間はかからんぞ

ページの先頭へ戻る

    「分解の手順」 さらっと見ておくのじゃ!
●ぬれた手でプラグや電源コンセントにさわってはいかん!(図−2)

●差し込みプラグや電源コンセントを水でぬらすのも危険じゃ!(図−2)

●コードに結露した水や、器からしずくが伝わってゆくこともある。注意じゃ。

設置、水替え、水量調節などの作業をしたとき
「ついうっかり」ぬれた手のまま電源をいじることはないかな?

水は電気をよく通すからな。感電は危険じゃぞ。常に手ぬぐいを腰に付けておくのがツウというものじゃ。
コードに水が伝っていかないかも見ておくのじゃ。
湿気が多い結露しやすい場所も要注意じゃな。
コンセント手前でコードを1周りめぐらせてかけておくのも得策じゃ(図−3)。

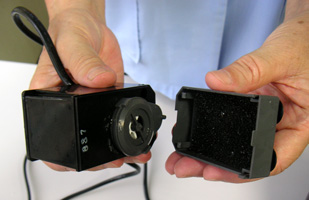

ベースカバーのフックを開きながら、下向きにカパッと取り外す。

(フックのツメを割らないように気をつけて。)

ベースカバーの中に入っているフィルターを取り出す。

フィルターの汚れは、ぬるま湯か水の中でやさしくもみ洗いする。
水吸い込み口のフタ(ポンプケーシングキャップ)を取り外す。

水吸い込み口のフタ(ポンプケーシングキャップ)が堅くて回らない場合は、ラジオペンチ等を使って、割らないように回し開ける。

(ケーシングキャップを割らないように)

水吸い込み口のフタ(ポンプケーシングキャップ)が外れたところ。
中のローターを取り出す。

ローターは磁力で本体内部のコイルに引き付けられている。

本体の中から取り出すのにはちょっとしたコツが。

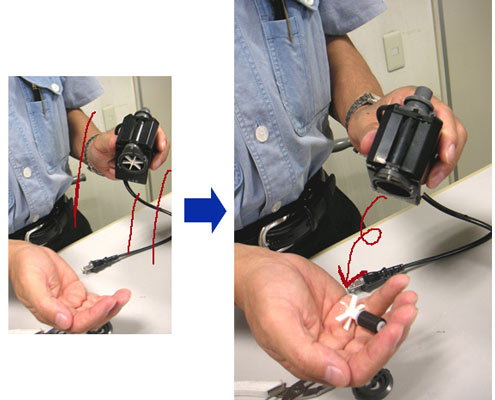

手のひらに向かって、ポンプ本体を振ると…
ローターが出てくる。

落とすと割れる。失敗しないように。

(慣れないうちは、ラジオペンチでローターの羽をはさんでつまみ出すと良い)

ぬるま湯の中で、本体の内部を柔らかい布等をつかってこすり洗い。

(洗剤は使わない!)

同様に、ローターの羽も丁寧にこすり洗い。
ローターの中心にシャフトが刺さるようにして、本体内部に戻す。
分解した際と逆の手順で、ケーシングキャップを戻す。
ベースカバーを戻して、これで完了。

ページの先頭へ戻る

    「分解のコツ」 よくある質問を中心に、もう一度復習じゃっ!
分解のコツ 「わしが教えて進ぜよう!」


謎爺

はじめに、ベースカバーをはずすのじゃ。

ベースカバーのフックをつめで引っ掛け、カバーを引く。…

力任せに引っ張って、ベースカバーのツメを割っては行かんぞ!!

ちゃんとツメを指で引いてからはずすのじゃ。


謎爺丸く見えるのが水吸い込み口、

ポンプケーシングキャップ。

白く印字されておるのが、VM-1のロットナンバーじゃ。


謎爺ベースカバーをはずしたら、次は

内側にセットされておるフィルターを取り出す。

…実際使用したフィルターは、もっとネトネトじゃ!


謎爺フィルターは水の中でやさしくもみ洗いじゃ。

思った以上に水だけでもきれいになるぞ。

洗剤は使わなくてもOKじゃ。

これぞ、地球環境にやさしいエコ運用。

   謎爺固いときは、無理せず道具を使うのじゃ!

吸い込み口のキャップは…たいてい固くなっておる。

ラジオペンチを使って回すのが王道。

手で無理をしてパーツを割らないようにな…。

モータのコイル部はポリウレタン樹脂を注型・真空脱泡し加熱硬化させて密封してあって、水とは完全に絶縁されておるぞ。


謎爺これが、モーターの心臓部、ローター。

フェライトマグネット製」=「磁石」じゃから、磁力で本体に引きつけられておる!

ところで、ローターをパソコン回りや家電製品周辺に置き去りにしないようにな
(フォッフォッ…)データが飛ぶぞぃ。

※「フェライト」は酸化鉄の微粉末を成型し高温で焼結したセラミックスの一種。水中でさびることはない。



ローターのはずし方に慣れている人は、弾みをつけてぽんと出すやり方もするの。

じゃが、失敗してローターを落とすと、フェライトマグネットは割れるぞ。

注意が必要じゃ。

謎爺モーターの中は丁寧に水洗いじゃ。

内部は絶対に洗剤を使ってはならん!

潤滑剤が取れて、異音の原因になりますぞ。
やさしく布等でこすり取る程度で充分きれいになるのじゃ。

細かい部分の汚れを綿棒を使って拭い取れば、さらに丁寧な仕事じゃ。

プチコ一言メモ
■365日連続使用する宿命(?)の水中モーターは、1年使うと洗濯機などの家電製品の約10年分に相当します。

異音やガタツキが気になりだしたら、ローターを取り替えると新品同様に戻りますよ。(原因の多くはローターの摩耗なんです)

水中ポンプを運転中に「音がうるさく感じる」「がたつきがひどくなってきた」等の異常を感じたら、まずは分解掃除とローター交換をしてみてください。

ページの先頭へ戻る
プチオ
「…謎のじいのその実態はバレてるんだけどね…!」
謎爺の正体…?2004.10.27 remake2007.02.05
