ソーラーポンプ

ソーラーパルサーシリーズ

ソーラー自動灌水装置　ソーラーパルサーシリーズ

ソーラー自動灌水システム総合カタログ

液肥混入器（ソーラー自動灌水装置　ソーラーパルサーシリーズ向け）

ソーラー自動灌水システム総合カタログ

    液肥混入器カタログ(2019年版)

  • 　ダウンロード（0.66MB） ※接続方法により、ダウンロードに時間がかかります

新ソーラーポンプ セット

● 新しくなったプティオの新・ソーラーポンプセット （水中ポンプC4SP17V　と　ソーラーパネルのセット）

新C4SPソーラーポンプセット[ソーラーパネル＆水中ポンプ]

24Ｗソーラーポンプセット

  • 水中ポンプは内臓する電子回路を強化し、日射の強さにより大きく変動するソーラーパネルの変圧変動のより広い範囲に対応するよう改良しました。
  • 電源コード長は５ｍとし、従来のDCジャックに変えて防水型コネクタとしました。
  • ソーラーパネルは、コストパフォーマンスの高くお勧めのＹＪ６－２４他各種よりご用途にあわせお選びいただけます。　

    • WOストレナー付　24Ｗソーラーポンプセット

  • ソーラーパネルには長さ２．５ｍの出力コードをモジュールに直付し、先端に防水型コネクタをつけています。
  • 屋外での用途向けに、ろ過能力の高いＷＯフィルターに組み込んだポンプもご用意しております。
  • ＣＳＰ２ソーラーセットよりも更に出力の大きいＭ６ＳＰソーラーセットもご用意できます。
  • ご相談に応じますのでお気軽にお問い合わせください。

＜基本セットの例＞　※詳しくは販売ページをご覧ください。

  • C4SP2/YJ6-24ソーラーポンプセット【セット割引】
    　参考価格：35,000円(税抜本体価格)より～　
    水中ポンプ　C4SP２　│　コード長5ｍ、防水コネクタ（キャップ）付

    　　 ソーラー対応定格電圧DC17V電源リード５ｍプティオ・ソーラー専用防水コネクタ水位センサー付きストレナー付
  • ソーラーパネル　YJ6-24　│　コード長2.5ｍ、防水コネクタ（プラグ）付　
  • 　　 ソーラー対応電源リード2.5ｍプティオソーラーポンプ専用防水コネクタ
  • 本セットには、取付金具類は付属しません。
  • 上記の内容は予告なく変更する場合がございます。ご了承下さい。


● 受注生産商品につき納期にご注意ください。

・お求めは販売ページをご覧ください。
・詳しい納期等につきましてはお問い合わせください。

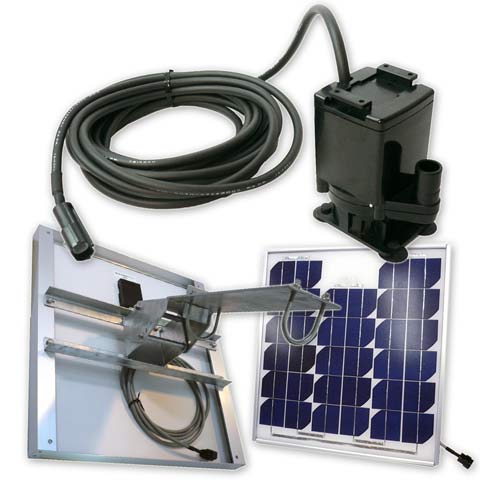

新C4SPソーラーポンプ架台セット[ソーラーパネル、水中ポンプ、パネル取付金具一式]

● ソーラーパネル、水中ポンプ、パネル取付金具一式のセット。

新C4SPソーラーポンプ・取付金具一式セット[ソーラーパネル＆水中ポンプ、取付金具]

パネル取付金具一式をセット。

＜基本セット例＞
C4SP2/YJ6-24取付架台金具付ソーラーポンプセット【セット割引】
　参考価格：47,500円(税抜本体価格) より～

  • 水中ポンプ　C4SP２　│　コード長5ｍ、防水コネクタ（キャップ）付　
    　　 ソーラー対応定格電圧DC17V電源リード５ｍプティオ・ソーラー専用防水コネクタ水位センサー付きストレナー付
  • ソーラーパネル　YJ6-24　│　コード長2.5ｍ、防水コネクタ（プラグ）付
    　　 ソーラー対応電源リード2.5ｍプティオソーラーポンプ専用防水コネクタ

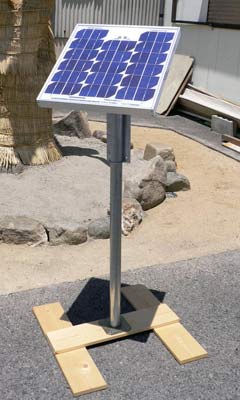

    • ソーラーパネル取付金具を用いた設置例（支柱パイプと木製足台部分はセットに含まれません）

  • パネル取付金具　│　外径49ｍｍ単管パイプ対応　（※　右の設置例写真における支柱パイプと木製足台部分はセットに含まれません）
  • 上記の内容は予告なく変更する場合がございます。ご了承下さい。）

● 受注生産商品につき納期にご注意ください。

・お求めは販売ページをご覧ください。
・詳しい納期等につきましてはお問い合わせください。

ソーラーパネル　（単品）

● ソーラーパネル　各種

ソーラーパネルY-20

  • 新・ソーラーパネルは、それぞれに長さ２．５ｍの出力コードをモジュールに直付し、先端に防水型コネクタをつけています。

  • 　　 ソーラー対応電源リード2.5ｍプティオソーラーポンプ専用防水コネクタ
  • 本セットには、取付金具類は付属しません。
  • 上記の内容は予告なく変更する場合がございます。ご了承下さい。


● 受注生産商品につき納期にご注意ください。

・お求めは販売ページをご覧ください。
・詳しい納期等につきましてはお問い合わせください。

ブラシレスDC水中ポンプC4SPカタログ

● C4SPカタログ

C4SPカタログ（PDFファイル）は　こちらよりダウンロードできます。

ソーラーポンプシリーズ　スペック

● C4SPシリーズ　共通の仕様とオプショナル

DC水中ポンプC4SPシリーズ基本仕様

（2011年11月現在）

ソーラーポンプシリーズ　のお求めは

● 製品のご購入は

バナー
プティオ・オンラインショップ（インターネット通販部）よりお求めいただけます。



プティオ製　ブラシレスDC水中ポンプについて　

● ブラシレスDC水中ポンプについて

ブラシレスDC水中ポンプは名前の通り、水の中で使うように作られています。

水中以外での空運転は危険ですのでお避け下さい。

C4SPシリーズは、屋内・屋外でのお使いいただけます。
太陽光線に長い期間曝（さら）されると絶縁被覆が劣化します。

屋外でご使用になる場合は漏電ブレーカーの設置をお勧めします。
● ブラシレスDC水中ポンプのお手入れについて

１）水の交換、フィルター清掃
水がよごれたまま運用しますと目詰まりを生じ、故障の原因となります。
水の交換、ストレナー・フィルターの清掃は、定期的に行ってください。


２）始業時定期点検

一日１回は定期的に点検を行ってください。
「揚水量が減った」「ガタツキや振動」「音が大きくなった」等の以上が認められた場合は直ちにコンセントを抜いて電源を切り、水の交換、フィルター清掃、点検等を行ってください。
● ブラシレスDC水中ポンプの構造・電源コードについて

外郭は変性PPE樹脂で、モータのコイル部はポリウレタン樹脂を注型・真空脱泡し加熱硬化させて密封してあり、水とは完全に絶縁されています。電源コードは２重被覆線を採用しています。

C4SPの駆動モータの種類は、三相ブラシレスDCモーターです。
ロータはプラスチック・マグネットで、水の中でも錆びることはありません。

回転するロータとシャフトとの潤滑は水で行いますので給油は不要です。

きれいな常温の水の中で使えば連続して数年間（寿命の目安：約8,000～10,000時間前後/※使用条件により大きく異なります）は優に持ちます。

ブラシレスDC水中ポンプは１日２４時間・１年間使用で他の家電製品（１日数時間以内の範囲で使用する洗濯機等）の約１０年分に相当します。
長い間の使用で、ポンプの音やガタツキが気になりだした場合は、ポンプの寿命です。
ローターとシャフトを交換することで新品と同じ寿命に戻ります。シャフトは、目で見て摩耗が目立ったら交換時期です。

C4SP 水位センサーについて

● 水位センサー付きタイプ　おススメ　ポイント

・いつも一定量の水位に保ちます
・カラ運転の危険がなく安心 。
● 水位センサーの位置

C4SPの底にある水の吸込口のフタをとめている４本のビスのところの対角（左の画像でピンセット先で指し示しているところ）に２本の短い金属棒があります。（ポンプお裏側対角にもう1本）
このが水位センサーです。

この金属棒の先端に水が触れているとポンプは動き、水が触れなくなるとポンプは停止します。
※水面が波打っていたり、水が直に触れていなくても水滴の付着や湿度等で通電する場合には厳密な水位の高さと一致しないことがあります。
● 水位センサーのしくみ

2本のセンサーの両端に水が触れている間はポンプが回転し、どちらか一方でも水が触れなくなるとポンプが停止します。
● 水位センサーの便利な利用法

C4SP水位センサー付ポンプは、下記ような用途に便利です。
　・排水ドレーンタンクの内部の排水
　・水の容器の水位をいつも一定に保ちたい　

　　　　　　　　　　　　　　　　　　　　　　　　　　など。

C4SPのポンプ吸込口を排水されたい位置に設置してください。

容器の排水したい高さにこの棒の先端がくるようポンプの下に適当な高さの台を置く、または容器の壁に固定するなどしてセットすると良いでしょう。
